Aplicaciones de transceptor óptico Ethernet de tres capas 25G/100G en el campus industrial

Posted on：September 1, 2024 by C-LIGHT

En 2023, con la popularidad de Wi-Fi 6 y la aparición de nuevas necesidades de aplicaciones como la implementación de la nube empresarial, el ancho de banda actual de enlace ascendente de 10g/40g desde la capa de acceso a la capa de convergencia de la red de campus industrial ya no puede satisfacer las necesidades de los clientes. Como una solución de alto ancho de banda, alta densidad y bajo costo, la solución de actualización 25g/100g promueve la actualización de las aplicaciones de red del campus. La demanda de transceptores ópticos C-Light 25g/100g también está surgiendo.

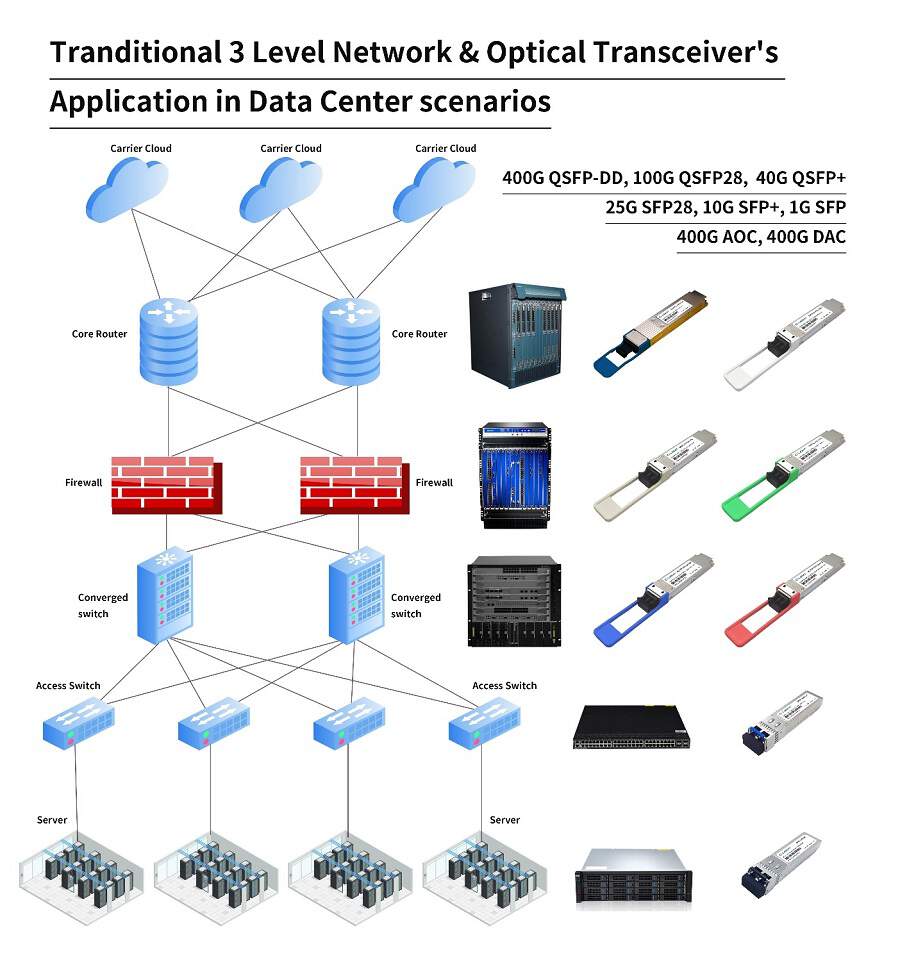

Ventajas de la solución de red 25G/100G

En el proceso de actualización de la red del campus, se examinan principalmente los siguientes aspectos

● Sostenibilidad

Al seleccionar interruptores y transceptores ópticos, es necesario reservar espacio para futuras actualizaciones continuas en entornos de tecnología e implementación.

● Compatibilidad

Las interfaces de marca de conmutador seleccionadas deben ser interoperables. Los transceptores ópticos de C-LIGHT sobresalen en la interoperabilidad de múltiples marcas y la compatibilidad de interfaz.

● Consumo de energía y coste

Equilibrio y control entre dispositivos de alta densidad de puertos y transceptores ópticos de baja disipación y marcas de conmutadores.

La solución 25G / 100G tiene las ventajas de bajo costo de actualización, bajo consumo de energía, más opciones de mercado de conmutadores adaptativos de 10G a 25G y 40G a 100G. Los transceptores C-Light Network 25G 100G aprovechan la variedad completa y la buena compatibilidad, se convierten en los productos transceptores principales para esta solución de actualización.

Ventajas del producto del transceptor óptico 25G 100G de C-LIGHT

● Puede utilizar eficazmente las fibras ópticas existentes

En comparación con los productos de transceptor óptico 10G 40G, la interfaz de fibra óptica del producto, la longitud de onda y la distancia de transmisión no tienen cambios o deficiencias importantes. Esto evita efectivamente la reconstrucción y nueva construcción de redes de fibra óptica existentes durante la implementación de la actualización, reduciendo así los costos de fibra óptica.

● Gama completa de productos

Tanto las series de productos 25G como 100G pueden cumplir con los requisitos de transmisión de fibra doble o de fibra única bidireccional 100m, 500m, 2km, 10km, 20km, 40km y 80km.

● Bajo consumo de energía

En comparación con los transceptores ópticos 10G 40G, el consumo de energía de los transceptores ópticos 25G SFP28 y los transceptores ópticos 100G QSFP28 no aumenta mucho, pero el ancho de banda mejora efectivamente.

● Excelente compatibilidad

El transceptor óptico 25G SFP28 y el transceptor óptico 100G QSFP28 están diseñados para ser compatibles con una amplia gama de marcas de conmutadores dentro de las redes existentes, minimizando así el desperdicio de conmutadores.

Tabla 1 Distancia de alcance de los transceptores C-Light

Tabla 2 Comparación del consumo de energía de los transceptores ópticos C-Light 10G/25G/40G/100G

 (El transceptor óptico de 10 km se usa como ejemplo)

Características técnicas del producto del transceptor óptico 25G 100G de C-LIGHT:

● Cumplimiento con el Acuerdo de Normas Técnicas

Comunicación conforme con IEEE 802.3bm, IEEE 802.3bj, IEEE 802.3cc, IEEE 802.3cu;

El protocolo de interfaz cumple con SFF-8636, SFF-8665, SFF-8402, SFF-8432 y SFF-8472;

Protocolo de encapsulación compatible con QSFP28 MSA, SFP28 MSA.

● Soporte de tecnología HOST FEC y tecnología SOA

La tecnología FEC (Forward Error Correction) se define en el estándar IEEE RS-FEC 802.3 bj-2014. Se adjunta información de corrección de errores al mensaje de datos en el extremo de envío de datos. El extremo receptor utiliza la información de corrección de errores para corregir el código de error generado en el proceso de transmisión del mensaje de datos. Esta tecnología puede reducir eficazmente la tasa de error del canal y mejorar la calidad de la señal, extendiendo así la distancia máxima de transmisión del medio físico. Pero también introduce algún retraso de transmisión. Por ejemplo, el producto 25G SFP28 80km de la red óptica ha logrado la transmisión de larga distancia con el soporte de la tecnología FEC.

La tecnología SOA (Amplificador Óptico de Semiconductores) es una tecnología que utiliza chips de semiconductores para amplificar la potencia de láseres de longitudes de onda específicas. Debido a su pequeño tamaño y bajo consumo de energía, es propicio para la implementación de funciones de preamplificación o post-amplificación dentro del láser transceptor óptico. Actualmente se utiliza en el diseño y aplicación de transceptores ópticos de alta velocidad y de larga distancia en redes ópticas. Por ejemplo, el producto 100G QSFP28 XZR 100km de C-LIGHT ha logrado una transmisión de ultralarga distancia con el soporte de tecnologías SOA y FEC.

● Soporta la tecnología TX RX Dual CDR

La tecnología CDR (Clock and Data Recovery) se refiere a recuperar la información del reloj de los datos en serie recibidos y usar la información del reloj para volver a muestrear la señal de datos para obtener datos estables y fiables. Esta tecnología puede reducir el impacto de la interferencia externa en los datos, reducir el error de fase de la señal y mejorar la calidad de la señal recibida. También puede reducir los requisitos del sistema de transmisión para el cableado y aumentar la densidad del puerto. Todos los transceptores ópticos 25G y 100G de C-LIGHT utilizan la tecnología dual CDR TX RX para garantizar la mejora del rendimiento del producto.

Figura 2 Diagrama esquemático del principio CDR

Algunos productos 100G QSFP28 han adoptado la tecnología PAM4

PAM4 (Modulación de Amplitud de Pulso de 4 Niveles) utiliza cuatro niveles de señal diferentes de 00/01/10/11 para transmitir datos, y puede representar 2 bits de información lógica en cada período de símbolos. Por lo tanto, si se ha de transmitir la misma señal, la velocidad de baud de los datos modulados por PAM4 es solo la mitad de la de NRZ. Esta tecnología mejora la eficiencia del láser transceptor óptico y aumenta efectivamente la velocidad de comunicación. El transceptor óptico 100G QSFP28 single lamda LR1 10km de C-LIGHT ha aplicado la tecnología PAM4.

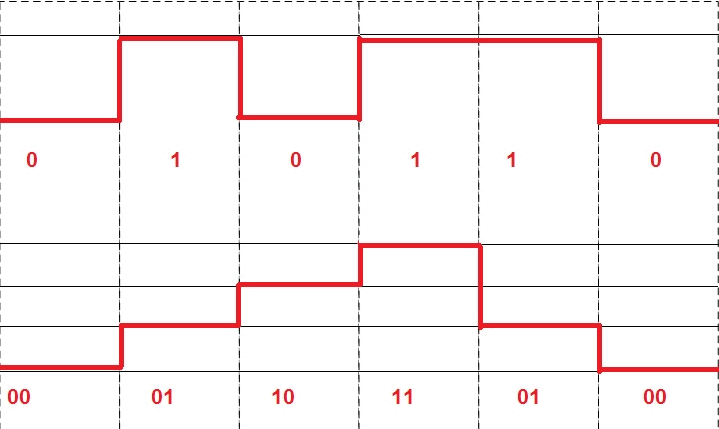

Figura 3 Comparación de niveles de NRZ y PAM4

Apéndice 1 Productos 100G QSFP28 de C-LIGHT de 100 km de doble fibra y 80 km de fibra única

Apéndice 2 Productos de aplicación industrial 25G SFP28 de C-LIGHT
